產品用途
產品主要使用于通信基站EPS電源，觸點也可使用于380V、220V、110V的交流負載。產品線圈直流供電，同步性高,使用可靠。

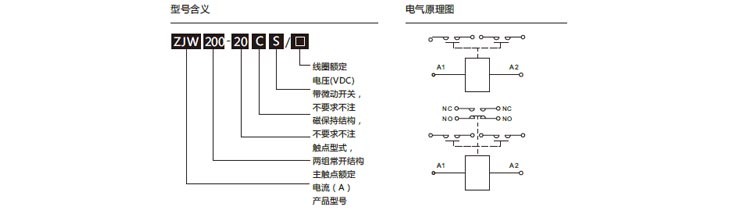

訂貨規范
例： ZJW200-20S/12V
主觸點兩常開，額定電壓不大于DC80V，電流200A， 線圈電壓規格DC12V， 帶微動開關，立式安裝的直流接觸器。
| 技術參數（正常條件下） | |||||
| 電 氣 參 數 | 磁保持結構補充參數 | ||||
| 觸點型式 | 兩組橋式常開 | 瞬時最大電流 | 7Ie，≤1s。 | 觸點初始狀態 | 常開 |
| 觸點額定電壓(DC) | DC: 80V；AC: 380V | 絕緣電阻（MΩ） | ≥100 | 觸點動作特性 | 線圈加正向脈沖觸點閉合 |
| 觸點額定電流(A) | DC: 200；AC: 60 | 介質耐電壓 | 2500V，工頻，1min不擊穿； | 線圈加反向脈沖觸點斷開 | |
| 觸點接觸壓降（mV） | ≤80（100A電流下） | 電氣壽命（萬次） | ≥2 | 線圈瞬時功耗 | ≤48.0（W） |
| 線圈電壓規格（DC） | （6～220）V | 機械壽命（萬次） | ≥30 | 控制電源特性 | 正、反脈沖電源 |
| 線圈直流功耗（W ） | ≤15 | 引出端溫升（K） | ≤65 | 電源脈沖時間 | 200ms≤t≤1s |
| 吸合電壓（DC） | ≤70%Ue | 線圈溫升（K） | ≤85 | 吸合電壓（DC） | ≤75%Ue |
| 釋放電壓（DC） | ≥5%Ue；≤40%Ue | 漆包線絕緣等級 | B級（130℃） | 釋放電壓（DC） | ≤75%Ue |
| 吸合時間（ms） | ≤30 | 觸點材料 | AgCuO(10)/Cu | 工作制 | 連續工作制 |
| 釋放時間（ms） | ≤50 | ||||
| 機械 /環境參數 | |||||
| 觸點M5引出端力矩（N.m） | ≯8.5為宜 | 防護等級 | IP50 | ||
| 線圈引出端插片厚度（mm） | 0.8 | 安裝方式 | 任意 | ||
| 使用環境溫度 | （-25～＋55）℃ | 振動 | 正弦，2.5g，（5～50）Hz | ||
| 安裝高度 | ≤2Km | 沖擊 | 50g，11ms（半正弦波） | ||

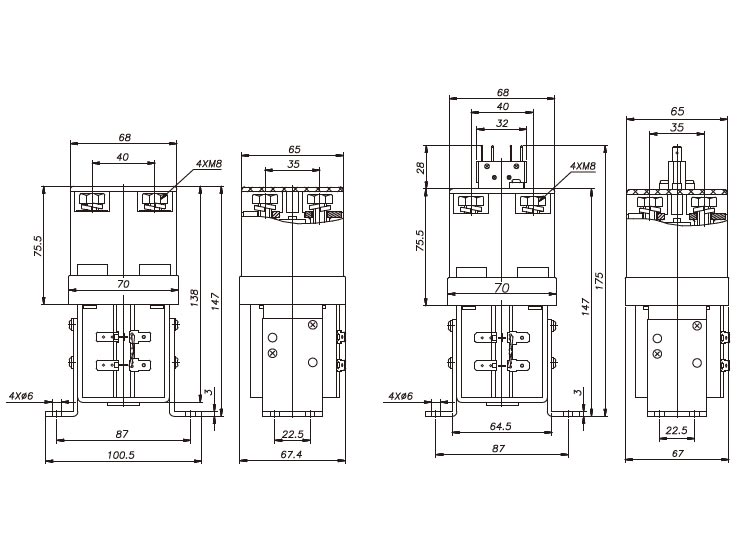

外形及安裝尺寸
| 基本尺寸(mm) | 公差尺寸(mm) |
| 0～30 | ±0.2 |
| 30～60 | ±0.3 |
| 60～100 | ±0.5 |
| ＞100 | ±1.0 |
