產品用途
產品主要使用于電動大巴車、充電樁、電動 汽車、汽車空調、通訊電源等直流電源系統 的電源通斷控制

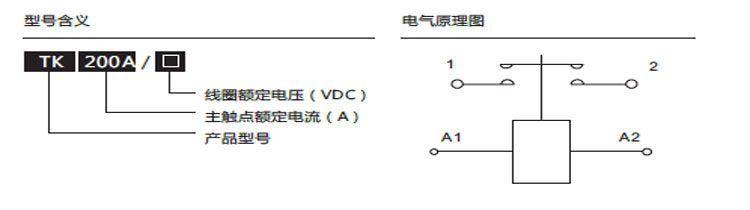

訂貨規范
例：TK200A/12V
主觸點額定電流200A， 額定電壓DC220V，線圈電壓規格為DC12V。一組橋式常開的直流接觸器。
| 技術參數（正常條件下） | ||||
| 電 氣 參 數 | ||||
| 觸點型式 | 一組橋式動合（常開） | 吸合電壓（DC） | ≤75%Us | |
| 觸點額定負載(DC) | 220V,200A | 釋放電壓（DC） | ≥5%Us；≤60%Us | |
| 觸點切換負載能力(DC) | DC450V，80A； | 吸合時間 | ≤30 | |
| DC380V，100A； | 釋放時間 | ≤50 | ||
| DC320V，150A； | 瞬時最大電流 | 1400A，≤1s。 | ||
| 觸點接觸壓降（mV） | ≤100 | 絕緣電阻（MΩ） | ≥100 | |
| 觸點過載能力 | 1000A | ≥20s | 介質耐電壓 | 1500V，工頻，1min不擊穿； |
| 當引出端溫升達到65K時 試驗終止。記錄通電時間 | 800A | ≥45s | 電氣壽命（萬次） | ≥1 |
| 600A | ≥90s | 機械壽命（萬次） | ≥30 | |
| 400A | ≥5min | 引出端溫升（K） | ≤65 | |
| 300A | ≥1h | 觸點材料（K） | ≤85 | |
| 線圈電壓規格（DC） | 12V、24V等 | 線圈溫升 | AgCuO(10) | |
| 線圈直流電流（A ） | 啟動電流 | ≤3.0 | 線圈工作制 | 長期 |
| 維持電流 | ≤1.0（維持功率≤3W） | 動作頻率 | ≤1Hz | |
| 機械 /環境能力參數 | ||||
| 觸點M8引出端力矩（N.m） | ≯9.0N為宜 | 防護等級 | IP67 | |
| 線圈引出方式 | 耐高溫絕緣多股銅芯線 | 安裝方式 | 任意 | |
| 使用環境溫度 | （-25～＋85）℃ | 振動 | 正弦，2.5g，（5～50）Hz | |
| 安裝高度 | ≤2Km | 沖擊 | 50g，11ms（半正弦波） | |
| 線圈規格變換表（20℃) | ||||
| 電壓規格（V） | 線圈電阻（1±10%）Ω | 電壓規格（V） | 線圈電阻（1±10%）Ω | |
| 12 | 3 | |||
| 24 | 3 | |||

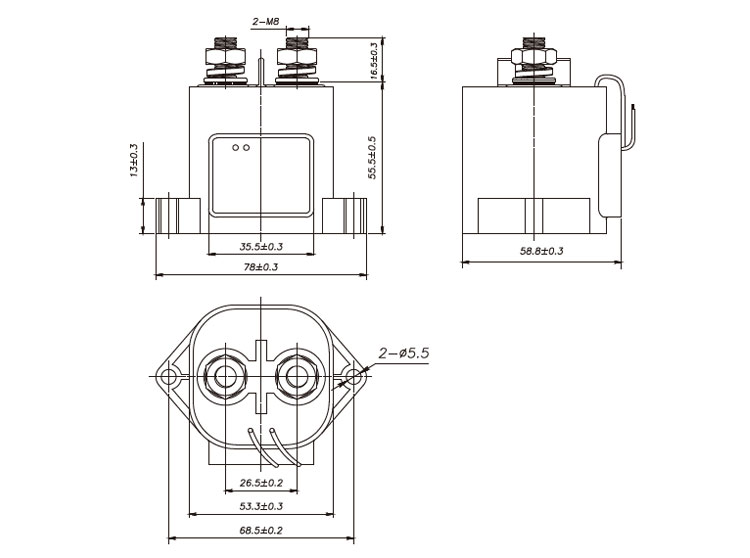

外形及安裝尺寸
