產品用途
產品主要使用于電動大巴車、充電樁、電動汽車、汽車空調、通訊電源等直流電源系統的電源通斷控制。
訂貨規范
例：TK50D/12V
主觸點一常開，觸點電壓不大于DC750V，電流50A， 線圈電壓規格為DC12V的直流接觸器。
| 技術參數（正常條件下） | |||
| 電 氣 參 數 | |||
| 觸點型式 | 一組橋式動合（常開） | 吸合電壓（DC） | ≤75%Us |
| 觸點額定電壓(DC) | 150V | 釋放電壓（DC） | ≥5%Us；≤40%Us |
| 觸點額定電流(A) | 100 | 吸合時間（ms） | ≤30 |
| 觸點切換負載能力(DC) | 750V，15A； | 釋放時間（ms） | ≤50 |
| 600V，20A； | 絕緣電阻（MΩ） | ≥100 | |
| 450V，40A； | 介質耐電壓 | 2000V，工頻，1min不擊穿； | |
| 150V，100A。 | 電氣壽命（萬次） | ≥1 | |
| 主觸點過載能力 | 200A，≥5min。 | 機械壽命（萬次） | ≥30 |
| 250A，≥1min。 | 引出端溫升（K） | ≤65 | |
| 300A，≥30s。 | 線圈溫升（K） | ≤85 | |
| 觸點接觸壓降（mV） | ≤80 | 觸點材料 | AgCuO(15) |
| 線圈電壓規格（DC） | 12V、24V、48V | 線圈工作制 | 長期 |
| 線圈直流功耗（W ） | ≤3.8 | 動作頻率 | ≤1Hz |
| 機械 /環境能力參數 | |||
| 觸點M5引出端力矩（N.m） | ≯2.6為宜 | 防護等級 | IP67 |
| 線圈引出方式 | 耐高溫絕緣多股銅芯線 | 安裝方式 | 任意 |
| 使用環境溫度 | （-25～＋55）℃ | 振動 | 正弦，2.5g，（5～50）Hz |
| 安裝高度 | ≤2Km | 沖擊 | 50g，11ms（半正弦波） |
| 線圈規格變換表（20℃) | |||
| 電壓規格（V） | 線圈電阻（1±10%）Ω | 電壓規格（V | 線圈電阻（1±10%）Ω |
| 12 | 27 | 60 | 611 |
| 24 | 107.6 | 72 | 880 |
| 48 | 418.9 | 80 | 1107 |

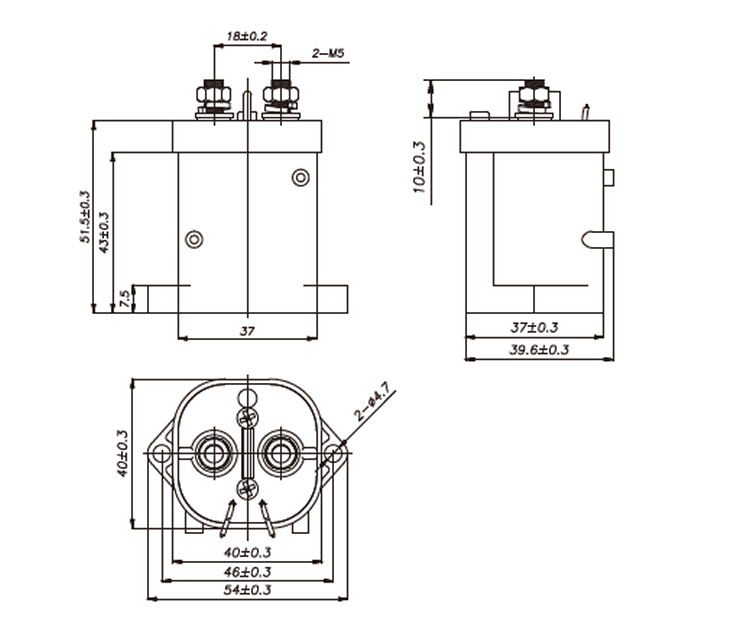

外形及安裝尺寸
