產品用途
產品主要使用于電瓶車、電動叉車、電動絞盤、電動汽車、挖掘機、汽車空調、通訊電源等直流電源系統的電源通斷控制。
訂貨規范
例：ZJ400AB/12V
主觸點一常閉，額定電壓不大于DC80V，電流400A， 線圈電壓規格為DC12V的雙線圈直流接觸器
| 技術參數（正常條件下） | |||||
| 電 氣 參 數 | |||||
| 觸點型式 | 一組橋式動合（常開） | 瞬時最大電流 | 7Ie，≤1s。 | ||
| 觸點額定電壓(DC) | ≤ 80V | 絕緣電阻（MΩ） | ≥100 | ||
| 觸點額定電流(A) | 400 | 介質耐電壓 | 1500V，工頻，1min不擊穿； | ||
| 觸點接觸壓降（mV） | ≤80（100A 電流下） | 電氣壽命（萬次） | ≥2 | ||
| 線圈電壓規格（DC） | 12V、24V、48V、72V等 | 機械壽命（萬次） | ≥30 | ||
| 線圈直流功耗（W ） | 見線圈參數變換表 | 引出端溫升（K） | ≤65 | ||
| 吸合電壓（DC） | ≤75%Us | 線圈溫升（K） | ≤85 | ||
| 釋放電壓（DC） | ≥5%Us；≤40%Us | 漆包線絕緣等級 | B級（130℃） | ||
| 吸合時間 | ≤30 | 觸點材料 | AgCuO(10)/Cu | ||
| 釋放時間 | ≤50 | 工作制 | 連續工作制 | ||
| 機械 /環境能力工參作制數 | |||||
| 觸點M6引出端力矩（N.m） | ≯20.5N為宜 | 防護等級 | IP50 | ||
| 線圈M4引出端力矩（N.m） | ≯1.2N為宜 | 安裝方式 | 任意 | ||
| 使用環境溫度 | （-25～＋55）℃ | 振動 | 正弦，2.5g，（5～50）Hz | ||
| 安裝高度 | ≤2Km | 沖擊 | 50g，11ms（半正弦波） | ||
| 線圈規格變換表（20℃) | |||||
| 電壓規格（V） | 線圈電阻（1±10%）Ω | 電壓規格（V） | 線圈電阻（1±10%）Ω | ||
| 啟動 | 保持 | 啟動 | 保持 | ||
| 12 | 3.3 | 24 | 60 | 24.4 | 661.5 |
| 24 | 5.68 | 81.8 | 72 | 33 | 1033 |
| 48 | 18.2 | 362 | 80 | 49.2 | 1066.7 |

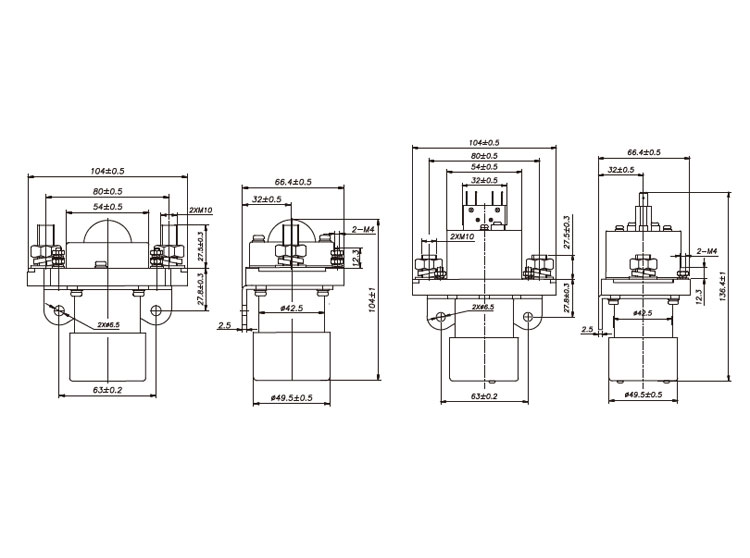

外形及安裝尺寸
