產品用途
產品主要使用于電瓶車、電動叉車、電動絞盤、電動汽車、挖掘機等直流電源系統的電源通斷控制。
訂貨規范

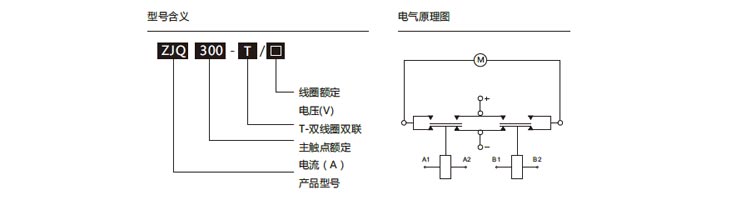

例：ZJQ300A-T/12V
主觸點額定電壓不大于DC80V， 電流300A，線圈電壓規格為DC12V的直流換向接觸器。
| 技術參數（正常條件下） | |||
| 電 氣 參 數 | |||
| 觸點型式 | 一組常開觸 | 瞬時最大電流 | 7Ie，≤1s。 |
| 觸點額定電壓(DC) | ≤80V | 絕緣電阻（MΩ） | ≥100 |
| 觸點額定電流(A) | 300 | 介質耐電壓 | 1500V， 頻，1min 擊穿； |
| 觸點接觸壓降（mV） | ≤80 | 電氣壽命（萬次） | ≥2 |
| 線圈電壓規格（DC） | 12V、24V、48V、72V等 | 機械壽命（萬次） | ≥30 |
| 線圈直流功耗（W ） | ≤11 | 引出端溫升（K） | ≤65 |
| 吸合電壓（DC） | ≤70%Us | 線圈溫升（K） | ≤85 |
| 釋放電壓（DC） | ≥5%Us；≤40%Us | 漆包線絕緣等級 | B級（130℃） |
| 吸合時間 | ≤50 | 觸點材料 | AgCuO(10)/Cu |
| 釋放時間 | ≤50 | 工作制 | 連續工作制 |
| 機械 /環境能力工參作制數 | |||
| 觸點M6引出端力矩（N.m） | ≯7.0N為宜 | 防護等級 | IP50 |
| 線圈接線螺釘M5 | ≯2.5N為宜 | 安裝方式 | 任意 |
| 使用環境溫度 | （-25～＋55）℃ | 振動 | 正弦，2.5g，（5～50）Hz |
| 安裝高度 | ≤2Km | 沖擊 | 50g，11ms（半正弦波） |
| 線圈規格變換表（20℃) | |||
| 電壓規格（V） | 線圈電阻（1±10%）Ω | 電壓規格（V） | 線圈電阻（1±10%）Ω |
| 12 | 3.95 | 60 | 94.7 |
| 24 | 15.5 | 72 | 136.4 |
| 48 | 60.6 | 80 | 168.4 |

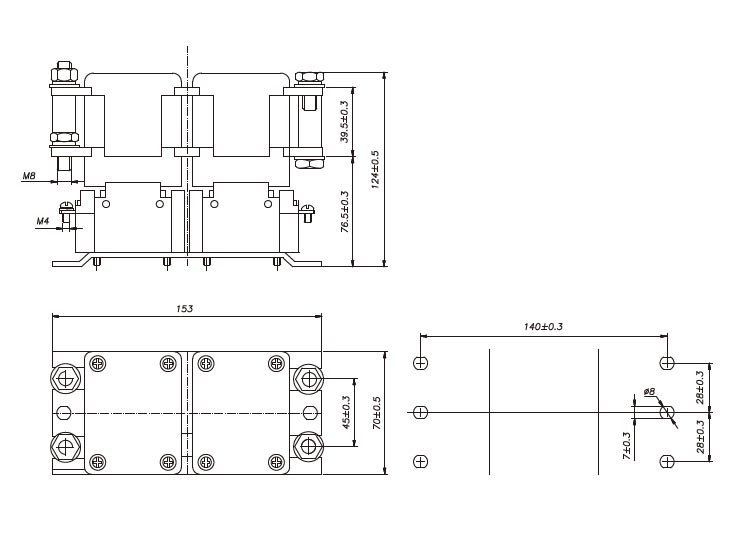

外形及安裝尺寸
