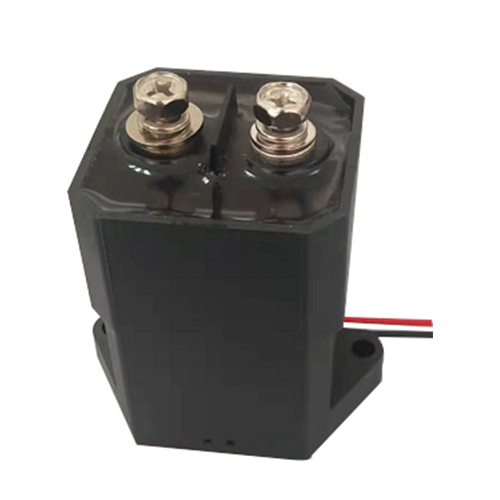

產品用途
產品主要使用與電動大巴車、充電樁、電動汽車、汽車空調、 通訊電源等直流電源系統的電源通斷控制。
簡要技術參數（正常條件下）(主觸點回路無極性）
|
電氣參數 |
|||||
|
觸點型式 |
一組橋式動合（常開） |
絕緣電阻（MΩ） |
≥100 |
||
|
觸點額定負載(DC) |
750V，50A |
介質耐電壓 |
觸點與線圈間 |
2200VAC ，50Hz ，1min， 不擊穿，無閃絡。 |
|
|
觸點接觸壓降（mV） |
≤100 |
斷開觸點間 |
|||
|
吸合電壓（DC） |
≤75%Us |
額定負載電壽命 |
900V, 30A |
≥2000次 |
|
|
釋放電壓（DC） |
≤7.0 |
750V, 50A |
≥2000次 |
||
|
吸合時間（ms） |
≤30 |
450V, 50A |
≥5000次 |
||
|
釋放時間（ms） |
≤20 |
最大分斷電流（A) |
500A，（320VDC） 1次 |
||
|
瞬時最大電流 |
350A，≤1s。 |
機械壽命（萬次） |
≥30 |
||
|
線圈電壓規格（DC） |
（9-36）V |
引出端溫升（K） |
≤65 |
||
|
線圈直流電流、功率 |
啟動電流 |
≤1.0A |
線圈溫升（K） |
≤85 |
|
|
維持功率 |
≤4.0W |
觸點材料 |
AgCuO(10) |
||
|
動作頻率 |
≤1Hz |
線圈工作制 |
長期 |
||
|
機械 /環境能力參數 |
|||||
|
觸點M8引出端力矩（N.m） |
≯5.5為宜 |
防護等級 |
IP67 |
||
|
線圈引出方式 |
耐高溫絕緣多股銅芯線 |
安裝方式 |
任意 |
||
|
使用環境溫度 |
（-40～＋85）℃ |
振動 |
正弦，2.5g，（5～50）Hz |
||
|
安裝高度 |
≤2Km |
沖擊 |
50g，11ms（半正弦波） |
||
|
線圈規格變換表（20℃） |
|||||
|
電壓規格（V） |
線圈電阻（1±10%）Ω |
|
|
||
| （9-36） | 6.0（去線路板測量） | ||||

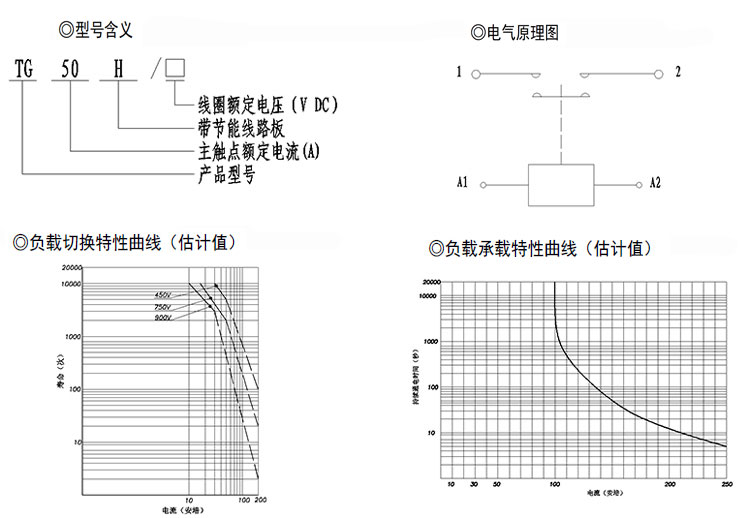

訂貨規范
例: TG50H/（9-36）V
主觸點額定電流50A，額定電壓DC750V，線圈電壓規格為（9-36）V通用。一組橋式常開的直流接觸器。

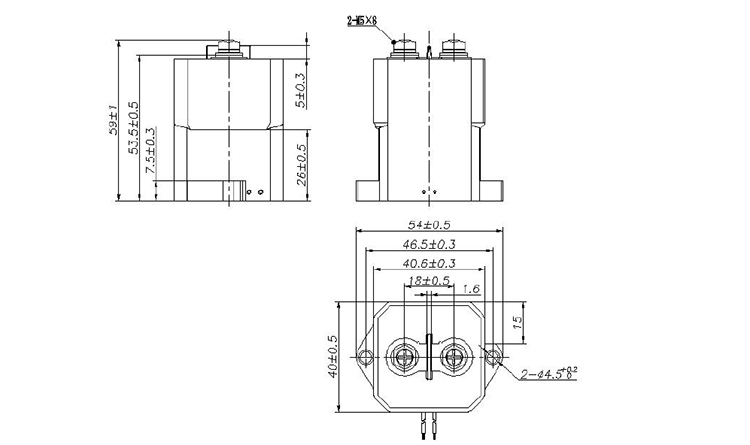

外形及安裝尺寸圖
